雄安城乡管理服务中心 | 北京住宅院打造建筑设计与超低能耗策略的完美结合
2022-03-23  来源:装配式建筑产业网  阅读:

【装配式建筑产业网 讯】雄安城乡管理服务中心是北京市贯彻落实支持雄安新区建设的第一个被动式超低能耗示范项目,拥有多项自主研发的技术成果。近半年的时间,北京市住宅建筑设计研究院有限公司(简称:北京住宅院)超低能耗建筑研究中心专业严谨、协作拼搏,为新区交上了这份满意的答卷。项目的顺利完工,得益于项目组孜孜不倦的探索,精益求精的钻研和永不止步的创新。



开拓创新 多项自主研发技术应用

项目结构形式为钢结构,外围护结构为装配式外挂板。建筑设计与超低能耗策略的完美结合,使得该项目兼具坚固、实用、美观、节能的优势,保证高装配率的同时,保证施工质量,提高施工速度,减少工程造价。

在建筑的立面设计中,南立面局部采用带光感追踪、自动调节的机翼型遮阳板遮阳,在炎热的夏季,机翼遮阳板根据太阳高度角的变化自动调节进入室内的太阳光,确保夏季室内凉爽舒适,降低空调能耗。


机翼型遮阳板


东侧、西侧外窗加电动活动铝合金百叶外遮阳。不同形式的两种遮阳在降低建筑能耗的基础上,丰富建筑立面,使建筑的实用性、构造、立面美观自然结合、浑然一体。

三层会议室采光顶首次采用大面积被动窗组合而成,同时配合可调节外遮阳百叶,夏季既增加了建筑内部室内采光,又减少了太阳辐射;冬季通过天窗最大幅度的利用太阳辐射提高室内温度。


玻璃采光顶


“该项目气密层的位置,也不同于普通的超低能耗建筑。普通的超低能耗建筑的气密层,在建筑外墙的室内侧,而本项目的气密层在建筑外墙的外侧。由于本项目结构体系为钢结构,室内侧有很多钢梁和异形突出构造导致气密层在外墙室内侧无法保持连续,因此,项目气密层设在加气条板外侧。”北京住宅院超低能耗建筑研究中心主任刘郁林提到。


项目气密层范围

本项目外立面采用铝板幕墙,由于幕墙支撑结构需要穿透建筑外墙及保温层与钢结构固定,所以立面所有支撑结构处都会产生热桥。针对该问题,项目组研发了与钢结构连接的断热桥幕墙支撑构件,极大的降低了热量损失。

“多种技术体系的融合,难度不言而喻,但值得骄傲的是,通过不懈的钻研,及雄厚科研实力的支撑,我们做到了!”刘郁林提到,“目前,铝板幕墙与建筑主体断热桥连接件等节点是我们自主研发的性能化设计的关键性节点。”

生态节能 对绿色发展不懈追求

“生态优先 绿色发展”是雄安新区建设的核心理念,在雄安城乡管理服务中心项目的打造上,同样用心践行了对绿色节能的不懈追求。

在暖通系统的设计上,设置了两台新风机组、一台全空气组合式空调机组,并依据每层的不同功能,进行了分层设计。新风系统具备高效的热交换,热交换效率可达75%以上,极大幅度的降低能源消耗,兼具舒适性与节能性,过度季节可以实现全新风运行。

“另外,基于项目的能耗监测平台,我们更进一步,做了暖通系统的自控,可实现根据使用需求,按需供给,自动调节,从源头进行节能。”项目暖通专业负责人果海凤提到。


顶层光伏板


在清洁能源的使用上,项目设置了300片光伏板,装机容量90kW,每年光伏发电量约为110376kWh,占项目整体能耗的30%以上,每年每平米约可节省21.34度电。项目的总冷热源均由动力中心的地源热泵机房供应,高效节能。清洁能源整体利用率可覆盖全楼总能耗的54%左右。


地源热泵


“2018年冬季最冷的几天,我们去现场调研,印象很深,当时,雄安当地室外零下五度,室内在没有开暖风系统的条件下,仍保持着25~26度的舒适温度。我想这是对超低能耗优势最直观的诠释,也是对我们超低能耗团队实力最好的证明。”果海凤表示。

专业协同 性能化设计综合把控

项目总建筑面积5000余平米,集成了超低能耗、钢结构、装配式、铝板幕墙等多种技术体系,并通过技术体系间优势的整合,大幅度提升了超低能耗建筑的装配率,同时通过对传统分离的构造与施工工序进行材料与技术的整合,加快了施工进度,推进了建筑绿色化建设。

“在这其中,性能化设计的理念功不可没。我们的团队从项目伊始就开始介入,不仅仅停留在咨询阶段,向前一步,我们做了更多。”设计总监宋昂扬表示。

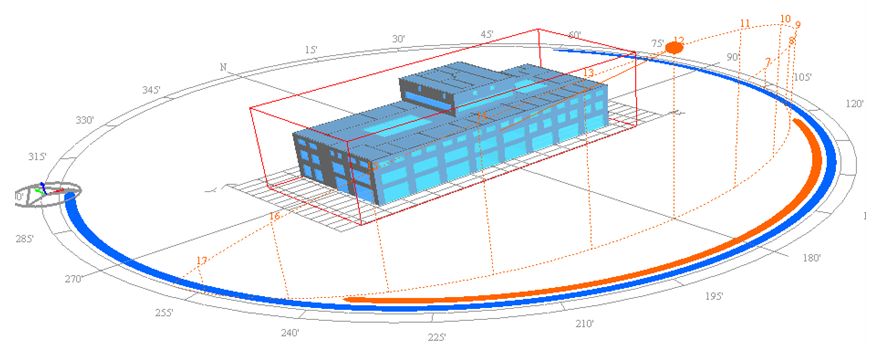

DEST计算模型

前期,我们与钢结构、装配式等版块的设计师充分探讨,反复推敲,寻求方案最优;中期,我们与施工图团队密切配合,亲力亲为,详细绘制每一个超低能耗相关的重要节点,同时,多次组织国内外被动房专家对该项目进行技术讨论和分析,实现方案落地;后期,我们与厂家、施工方、精装团队、展陈团队共同探索碰撞,下工地追踪记录超低能耗相关的每一个细节,现场解决施工过程中的各类难题。

“对项目全过程的参与及把控,让我们随时掌握项目每一步的进展,让超低能耗的技术策略得以落地实践,真正实现了将超低能耗咨询与设计融为一体,做到了建筑节能技术与建筑设计手法的巧妙结合。”北京住宅院超低能耗建筑研究中心主任刘郁林谈到。



该项目满足“绿色建筑三星”,“住建部超低能耗被动式示范项目”要求,同时满足“德国能源署被动房认证”要求,并得到了多方及雄安新区领导的充分关注与认可。作为首例钢结构+装配式+超低能耗示范项目,相信北京住宅院超低能耗建筑研究中心的思考和成果,必将为今后此类项目积累经验,并实现超低能耗技术与装配式绿建技术结合的跨越式发展。

北京住宅院超低能耗建筑研究中心

致力于提供超低能耗相关的性能化设计咨询及研发,国内外的项目认证,施工管控,后期运维能耗监测系统等全方位的服务内容。中心包括多名北京市超低能耗示范项目评审专家和十多名德国被动房设计咨询认证师。

截止目前,共完成咨询项目近20个,总规模近20多万平方米,其中包括北京市首例落地项目翠成D-23、全国首例德国被动房PLUS级别朗诗延庆示范项目、雄安综合服务管理中心(超低能耗示范项目)及天津大自然2#酒店(德国被动房研究所最高等级)等。获得6项德国被动房研究所被动房认证、2项德国能源署能效认证、8项住建部超低能耗示范项目、9项北京市超低能耗示范项目、10余项中建联被动式超低能耗联盟评价标识,有丰富的项目实践经验和雄厚的技术储备。

中心始终秉承“营造低碳环境 引领品质生活”理念,以提高建筑节能、实现可持续性发展、追求美好生活为己任,为甲方提供优质的超低能耗性能化设计咨询服务。
